Shineye Mach Co., Ltd. és un dels principals fabricants i proveïdors de línia de producció automàtica de plaques de guix a la Xina. Si voleu comprar la línia de producció de plaques de guix automàtica més recent feta a la Xina, us convidem a obtenir un pressupost de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

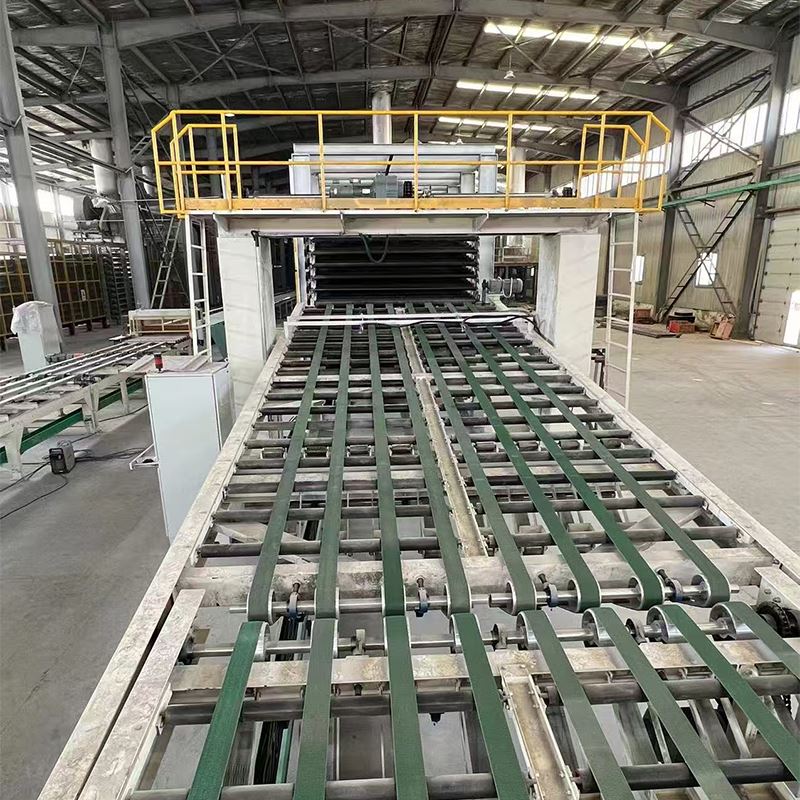

Aquesta línia de producció és un sistema de processament termoquímic continu que transforma pols de guix calcinat, aigua i additius en panells de paper-acabats mitjançant una seqüència integrada de manipulació de materials, formació de purins, assecat tèrmic i operacions d'acabat automatitzades. Entendre els seus fonaments d'enginyeria ajuda els dissenyadors de plantes, els gestors de projectes i els responsables tècnics de-decisions en la planificació de la capacitat i la selecció d'equips.
La fabricació de plaques de guix combina cinètica de reacció d'hidratació, transferència tèrmica de massa i maneig mecànic de precisió. El repte bàsic de l'enginyeria rau a equilibrar les limitacions en competència:
01
Velocitat de reacció vs. velocitat de producció
02
Temperatura d'assecat vs integritat del tauler
03
Entrada d'energia vs. estabilitat del producte
04
Inversió de capital vs. cost operatiu per-unitat
Per a qualsevol línia de producció de plaques de guix, aquests-compromisos determinen tant l'especificació inicial de l'equip com l'economia operativa-a llarg termini. Aquesta guia s'adreça a cadascuna de manera sistemàtica, proporcionant marcs d'enginyeria per a la selecció d'equips, planificació de la capacitat i optimització operativa per a una línia de producció automàtica de plaques de guix.
Visió general de l'arquitectura del sistema
La línia funciona com una seqüència sincronitzada d'operacions d'unitat, cadascuna amb relacions d'entrada-sortides definides. El sistema global es pot modelar com una sèrie de funcions de transferència interconnectades, on la sortida de cada etapa es converteix en l'entrada de la següent.
1. Balanç de masses
Per a una línia típica de 15 milions de m²/any que produeix plaques estàndard de 12,5 mm:
|
Material |
Entrada (tones/dia) |
Sortida (tones/dia) |
|
Pols de guix calcinat |
380-420 |
- |
|
Aigua (total) |
260-290 |
- |
|
Paper de cara |
25-30 |
- |
|
Additius |
2-5 |
- |
|
Taulers acabats |
- |
480-520 |
|
L'etapa d'assecat elimina aproximadament 140-180 tones d'aigua per dia, la qual cosa representa la major demanda energètica del sistema. |
2.Col d'ampolla de rendiment
A la majoria de configuracions de línies de producció de plaques de guix, l'assecador és la restricció de rendiment. La secció de conformació normalment pot funcionar entre un 15 i un 20% més ràpid del que pot processar l'assecador, fent que la capacitat de l'assecador sigui el sostre de producció efectiu. Quan s'especifica una línia, es recomana dimensionar l'assecador per a la sortida màxima objectiu més un 15% de memòria intermèdia.
Formació Secció Enginyeria
1. Control de gruix
El gruix del tauler ve determinat per la bretxa entre els corrons de formació superior i inferior, el cabal de purins i la velocitat del transportador. La relació és no lineal a causa de l'expansió de la purina durant la fixació i la contracció durant l'assecat.
Lògica de control de-bucle tancat:
1. Els sensors làser mesuren el gruix a intervals de 50 mm a través de l'amplada del tauler
2. Les dades es filtren mitjançant un-algorisme de mitjana mòbil per rebutjar el soroll
3. El PLC compara el valor filtrat amb el punt de consigna i calcula el senyal d'error
4. Els actuadors hidràulics ajusten la bretxa dels rodets mitjançant el control PID
5. La compensació d'alimentació-avançada ajusta el cabal de purins per als canvis de velocitat
6. El sistema aconsegueix una -tolerància de gruix en estat estacionari de ±0,2 mm per a taulers de 12,5 mm, amb un temps de sedimentació inferior a 3 segons.
2. Formació de vores
El sistema de plegat-de vora utilitza una sèrie de corrons de plegat en angle progressiu que dobleguen el paper al voltant del nucli de guix. Paràmetres clau:
1. Progressió de l'angle de plegat: 15 graus → 30 graus → 45 graus → 90 graus
2. Pressió del rodet plegable: 50-200 N, controlada per cilindres pneumàtics
3. Superposició mínima del paper de vora: 8 mm
4. El sistema inclou el seguiment visual del perfil de plec amb alarma automàtica si la geometria es desvia dels paràmetres establerts.
Disseny del sistema d'assecat
1. Corba d'assecat
El procés d'assecat segueix una corba característica d'eliminació d'humitat amb tres fases diferenciades:
|
Fase |
Contingut d'humitat |
Taxa-Factor limitant |
Durada |
|
Tarifa constant |
18% → 12% |
Evaporació superficial |
15-25 min |
|
Taxa de caiguda |
12% → 4% |
Difusió interna |
20-35 min |
|
Igualació |
4% → 1.5-2% |
Equilibri de l'aire |
10-20 min |
El PLC ajusta les temperatures de la zona per optimitzar la progressió a través d'aquestes fases. Un configurat correctamentLínia de producció automàtica de plaques de guixmanté les temperatures de la zona de la següent manera:
|
Zona |
Temperatura |
Funció |
|
1 |
160-170 graus |
Calefacció inicial |
|
2 |
180-200 graus |
Assecat-constante |
|
3 |
200-215 graus |
Assecat màxim |
|
4 |
200-215 graus |
Alta{0}}temperatura sostinguda |
|
5 |
180-190 graus |
Transició |
|
6 |
150-160 graus |
Igualació final |
2. Recuperació de calor
El sistema de recuperació de calor utilitza un intercanviador de calor de plaques de gas-a-gas:
|
Entrada d'escapament: 80-100 graus |
|
|
|
Sortida d'escapament després de la recuperació: 55-65 graus |
|
|
|
Preescalfament de l'aire de combustió: 45-55 graus per sobre de l'ambient |
|
|
|
Reducció de combustible: 8-12% |
|
|
|
Material de l'intercanviador: acer inoxidable 316L |
|
|
Càlcul d'amortització:
Estalvi anual de combustible=Consum anual × Eficiència de recuperació × Cost unitari
Per a una línia típica que consumeix entre 4.000 i 6.000 tones d'equivalent de carbó anualment, els estalvis oscil·len entre els 60.000 i els 120.000 dòlars anuals. Amb un cost del sistema de 90.000 $ a 150.000 $, la recuperació és de 18 a 24 mesos.
3. Fórmula de mida de l'assecador
La capacitat de l'assecador està determinada per la taxa d'eliminació d'humitat i el temps de residència:
Aportació calorífica necessària (kW)=Eliminació d'aigua (kg/h) × 2.260 kJ/kg ÷ Eficiència tèrmica
Per a una línia de 15 milions de m²/any que produeix plaques de 12,5 mm, l'eliminació d'aigua és de 5.500-6.500 kg/h. Amb una eficiència del 75%, l'entrada de calor necessària és de 16.500-19.500 kW.
Control d'automatització
1. Jerarquia de control
El sistema d'automatització segueix una jerarquia de tres-nivells:
|
Nivell |
Funció |
Components |
|
Camp |
Detecció i accionament |
Sensors, transductors, accionaments |
|
Control |
Regulació-en temps real |
PLC, controladors PID, enclavaments |
|
Supervisió |
Gestió de processos |
HMI, historiadors de dades, accés remot |
2. Xarxa de sensors
La línia incorpora 120-180 sensors, segons la configuració:
1. Densitat de purins: cabalímetre de Coriolis
2. Gruix: 4-6 sensors làser en amplada
3. Pes: -Bàscula en línia a l'estació de tall
4. Humitat: sensor de microones a la sortida de l'assecador
5. Temperatura: 18-24 termoparells entre zones
6. Flux d'aire: sensors de pressió diferencial
7. Velocitat: Encoders a tots els rodets conduïts
3.Gestió de receptes
Cada recepta conté 40-60 paràmetres:
|
Grup |
Exemples de paràmetres |
Compte |
|
Proporcions de matèries primeres |
Guix/aigua, additius |
8-12 |
|
Mescla |
Velocitat, temps de residència |
4-6 |
|
Formant |
Espai de rodets, pressió, tensió |
8-10 |
|
Transportador |
Perfil de velocitat |
6-8 |
|
Assecat |
Temperatures de la zona, flux d'aire |
12-18 |
|
Tall |
Longitud, amplada de retall |
3-4 |
|
Qualitat |
Intervals de tolerància |
10-15 |
El canvi executa una seqüència pre-programada que fa la transició de tots els paràmetres gradualment per evitar defectes.
Control de qualitat
1. Especificacions d'inspecció
|
Punt |
Tecnologia |
Resolució |
Criteris de rebuig |
|
Gruix |
Triangulació làser |
± 0,05 mm |
>Desviació de ±0,25 mm |
|
Pes |
Cèl·lula de càrrega |
±10g |
>±3% de desviació |
|
Vores |
Visió d'escaneig{0}}lineal |
píxels de 0,2 mm |
Nucli exposat, llàgrimes |
|
Superfície |
Càmeres multi-angles |
Defectes de 0,1 mm |
Esgarrapades, arrugues |
|
Humitat |
Microones |
±0.1% |
<1.0% or >3.5% |
|
|
2 Control estadístic de processos
El sistema genera automàticament gràfics de control dels paràmetres clau. Quan es detecta una variació no-aleatoria (p. ex., 7 punts consecutius per sobre de la mitjana), els operadors reben una alerta perquè investiguin les causes arrel. Aquesta pràctica normalment redueix la producció fora de les especificacions--en un 60-70% en comparació només amb la-inspecció final de línia.
Especificacions tècniques
|
Paràmetre |
Interval |
Nota |
|
|
Capacitat anual |
5-30+ milions de m² |
300 dies, funcionament les 24 hores |
|
|
Velocitat de línia |
25-60 m/min |
Varia segons el gruix del tauler |
|
|
Interval de gruix |
6-25 mm |
Fins a 30 mm disponibles |
|
|
Tolerància al gruix |
±0.2mm (≤15mm); ±0.3mm (>15 mm) |
Làser tancat-bucle |
|
|
Opcions d'amplada |
900/1200/1220 mm |
Personalitzat fins a 1500 mm |
|
|
Interval de longitud |
1800-3600 mm |
Ajustable |
|
|
Temperatura d'assecat |
160-220 graus |
Control de zones PLC |
|
|
Cicle d'assecat |
40-80 min |
Dependent del gruix |
|
|
Potència instal·lada |
600-1500 kW |
Depenent de la capacitat |
|
|
Opcions de combustible |
Gas natural, GLP, gasoil, petroli, carbó, biomassa |
Personalitzat |
|
|
Subministrament elèctric |
380V/400V/440V, 50/60Hz, trifàsic |
Transformador disponible |
|
|
Vida útil |
15-20 anys |
Amb programa de manteniment |
|
Planificació de la capacitat
1 Matriu de selecció
|
Factor |
5-10M m²/any |
10-20M m²/any |
20-30M m²/any |
|
Inversió |
Abaix |
Mitjana |
Més alt |
|
Cost per{0}}unitat |
Més alt |
Competitiu |
El més baix |
|
Radi del mercat |
Regionals |
Multi-regió |
Nacional/exportació |
|
Torns |
1-2 |
2-3 |
3 |
|
Zones/capes assecadores |
4-6 zones, 2-3 capes |
6-8 zones, 3-4 capes |
8-10 zones, 4-5 capes |
|
Espai de planta |
3,000-5,000 m² |
5,000-8,000 m² |
8,000-12,000 m² |
2. Consideracions comunes de mida
|
Consideració |
Impacte potencial |
Enfocament recomanat |
|
Capacitat de l'assecador |
Pot limitar la producció real |
Mida de la memòria intermèdia màxima de l'objectiu +15%. |
|
Velocitat de secció de formació |
Pot superar la capacitat de l'assecador |
Adaptació a la capacitat de l'assecador |
|
Emmagatzematge de matèries primeres |
La producció pot aturar-se durant les interrupcions |
Planifiqueu l'emmagatzematge de 7-14 dies |
|
Emmagatzematge de productes acabats |
L'àrea d'apilament pot convertir-se en una limitació |
Planifiqueu la producció de 3-5 dies |
|
Connexions d'utilitat |
El subministrament d'energia o gas pot limitar el funcionament |
Comproveu la capacitat abans de finalitzar |
Punts de referència de rendiment
Els punts de referència següents s'extreuen de les dades de camp de diverses instal·lacions de línies de producció de plaques de guix. Els resultats individuals varien segons les especificacions de la placa, els costos energètics i les pràctiques operatives.
|
mètrica |
Indústria típica |
Aquesta línia (interval documentat) |
|
Disponibilitat de línia |
85-88% |
92-95% |
|
Taxa de residus de la junta |
3-5% |
0.8-1.5% |
|
Desviació de gruix (desviació estàndard) |
±0,35 mm |
±0,12 mm |
|
Cost energètic per m² (placa de 12,5 mm) |
Línia de base |
15-22% més baix |
|
Operaris per torn |
12-15 |
6-8 |
|
Temps de canvi |
2-4 hores |
20-40 minuts |
|
Temps d'inactivitat de manteniment anual |
15-20 dies |
8-12 dies |
|
Rendiment de qualitat del primer-pass |
93-95% |
98-99% |
Instal·lacions globals
|
Regió |
Instal·lacions |
Capacitat típica |
Productes comuns |
|
Àsia del Sud |
15+ |
5-15M m²/any |
Estàndard, amb classificació-de foc |
|
Sud-est asiàtic |
12+ |
5-12M m²/any |
Estàndard, resistent{0}}a la humitat |
|
Àsia Central |
8+ |
8-20M m²/any |
Estàndard,{0}}alta resistència |
|
Orient Mitjà |
6+ |
6-15M m²/any |
Estàndard,{0}}resistent al foc, decoratiu |
|
Àfrica |
4+ |
3-8M m²/any |
Estàndard, grau econòmic |
|
Europa de l'Est |
3+ |
10-15M m²/any |
Estàndard, resistent{0}}a la humitat |
La instal·lació més antiga (2003) i la més nova (2024) produeixen dins del 5% de les especificacions de capacitat originals, cosa que indica una fiabilitat d'enginyeria constant durant tot el cicle de vida del producte.
Equipament opcional
|
Sistema |
Funció |
Impacte típic del ROI |
|
Recollida de pols |
Recuperació de materials, neteja del lloc de treball |
1-2% valor material recuperat |
|
Apilament robòtic |
Redueix la mà d'obra d'apilament manual |
Amortització 18-30 mesos |
|
Fleixat/embolcall automàtic |
Redueix la mà d'obra d'embalatge |
Amortització 12-24 mesos |
|
Reciclatge de residus |
Recupera el guix i el paper dels rebutjos |
Amortització 15-30 mesos |
|
Sala de control centralitzada |
Supervisió millorada, entorn protegit |
Benefici indirecte |
|
Etiquetatge de codi de barres |
Traçabilitat, gestió d'inventaris |
Guany d'eficiència operativa |
Consulta tècnica
Per a dibuixos d'enginyeria, càlculs de capacitat o una proposta per al vostre projecte de línia de producció automàtica de plaques de guix:
Jessica Li
La nostra adreça
Al nord del poble de Dongzicheng, zona industrial d'economia circular,
Ciutat de Jinzhou, província de Hebei, Xina
Número de telèfon
+86 18132648037
-Correu electrònic
xiangyijixielucia@yeah.net
Les consultes i propostes d'enginyeria es proporcionen dins de les 48 hores posteriors a la consulta inicial.
